Краны шаровые стальные МАРШАЛ 11с67п ЦФ

Краны шаровые стальные МАРШАЛ 11с67п ЦФ во Владивостоке

Определение

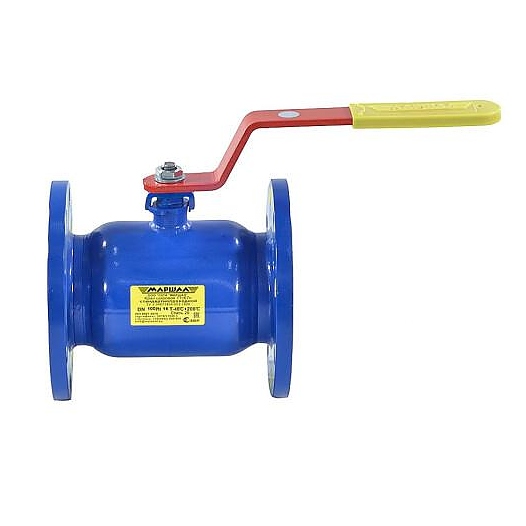

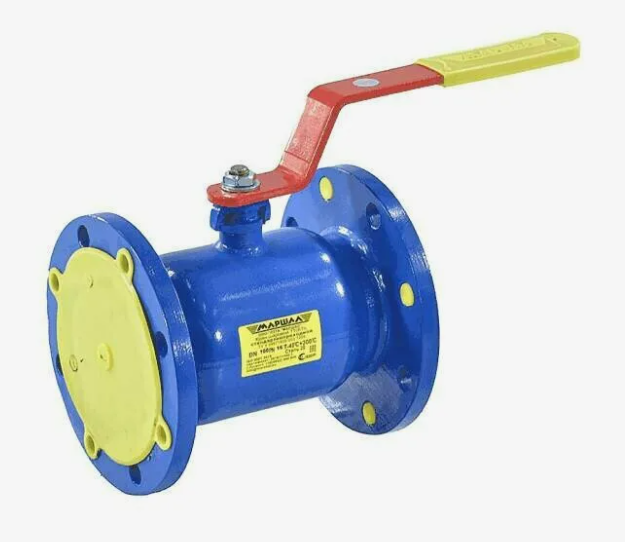

Краны шаровые стальные МАРШАЛ 11с67п ЦФ - арматура с цельносварным корпусом и фланцевым присоединением. Корпус без разъема, присоединение к трубопроводу - через фланцы.

Сочетание удобно там, где нужна быстрая замена крана без сварочных работ: тепловые пункты, котельные, узлы учета.

Расшифровка названия (маркировки)

• 11 - шаровой кран по классификации ЦКБА;
• с - корпус из стали;
• 67 - номер модели;
• Ц - цельносварной корпус;
• Ф - фланцевое присоединение.

Примеры маркировки

• 11с67п 2ЦФ.00.1.016.100 - цельносварной фланцевый, Ру 16, Ду 100;
• 11с67п ЦФ Ду 50 Ру 40 - сокращенная запись с параметрами.

Технические аналоги

Фланцевые аналоги - TEMPER серии 282/283/286/293, ALSO КШ.Ф и КШ.Ф.П, краны LD. Сверяют строительную длину, высоту оси и фланцевые размеры.

Основные технические характеристики

• диаметры - Ду 15-300 и выше;
• давление - Ру 16-40 (1,6-4,0 МПа);
• класс герметичности - А по ГОСТ 9544;
• корпус - цельносварной;
• управление - ручка, редуктор, привод.

Разновидности исполнения

• полнопроходные и стандартнопроходные;
• с фторопластовыми седлами или затвором «металл по металлу» (ТГ);
• с ручкой, редуктором, под электропривод.

Конструкция и ключевые элементы

Корпус сварен из двух частей и не имеет разъема. Внутри - полированный шар с фторопластовыми седлами. Фланцы выполнены заодно с корпусом, крепеж - шпильки с гайками.

Материал корпуса и основных элементов

• корпус - сталь 20, 09Г2С или 12Х18Н10Т;
• шар - полированная сталь;
• седла - фторопласт либо металл по металлу;
• шток - нержавеющая сталь.

Принцип работы

Поворот ручки на 90 градусов открывает или перекрывает канал шара. Герметичность обеспечивает поджатие седел давлением среды.

Рабочие среды и сферы применения

Среды: сетевая вода, природный газ, нефтепродукты. Сферы: теплоснабжение, котельные, тепловые пункты, газораспределение, промышленные трубопроводы. ЦФ удобен на обслуживаемых узлах - кран снимается без резки трубы.

Правила эксплуатации и ограничения

• только положения «открыто» и «закрыто»;
• не применять для регулирования расхода;
• соблюдать параметры паспорта;
• ремонт затвора не предусмотрен - при износе кран меняют целиком.

Как выбрать, на что обратить внимание

• Ду, Ру, температура среды;
• проход - полный или стандартный;
• материал корпуса под климат и среду;
• фланцевые размеры и строительная длина;
• способ управления.

Наиболее востребованные диаметры и давления

Спрос сконцентрирован на Ду 50-200 при Ру 16 и Ру 25. На вводах котельных - Ду 150-300. Малые Ду 15-40 - на узлах учета и обвязке оборудования.

Преимущества

• цельносварной корпус без протечек через разъем;
• быстрая замена через фланцы - без сварки;
• класс герметичности А;
• три стали корпуса под климат и среду;
• исполнения под привод и редуктор.

Эксплуатация и монтаж

Кран ставят между ответными фланцами с прокладками, затяжку ведут по схеме «крест». Обслуживание затвора не требуется; контролируют прокладки и состояние шпилек.

Часто задаваемые вопросы

Чем ЦФ отличается от СФ?
ЦФ - цельносварной корпус без разъема, СФ - разборный с возможностью ремонта затвора.

Зачем цельносварному крану фланцы?
Фланцы дают быструю замену крана без сварочных работ на узле.

Какой класс герметичности?
Класс А по ГОСТ 9544.

Какие стали корпуса доступны?
Сталь 20, 09Г2С для холодного климата и 12Х18Н10Т для коррозионных сред.

Есть ли затвор металл по металлу?
Да, исполнение 11с67п ТГ.

Подходит ли ЦФ для газа?
Да, исполнения рассчитаны на газораспределение и газопотребление.

Нужна ли защита при монтаже?
При приварке отводов рядом с краном уплотнения защищают от нагрева.

Можно ли ремонтировать затвор?
Нет, цельносварной кран при износе меняют целиком.

Как управлять большими Ду?
Через редуктор либо комплектацией под электропривод.

Какие аналоги есть?
Фланцевые краны TEMPER, ALSO и LD соответствующих Ду и Ру.
